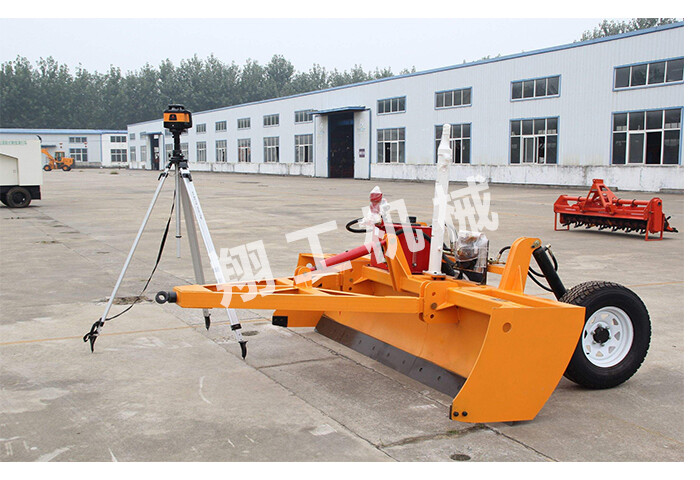

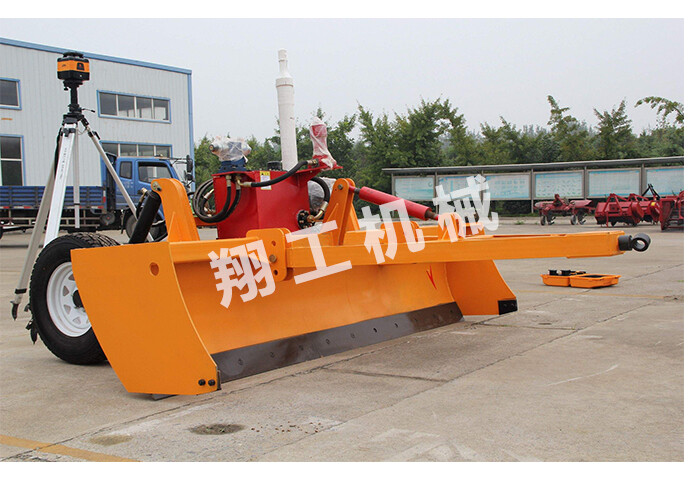

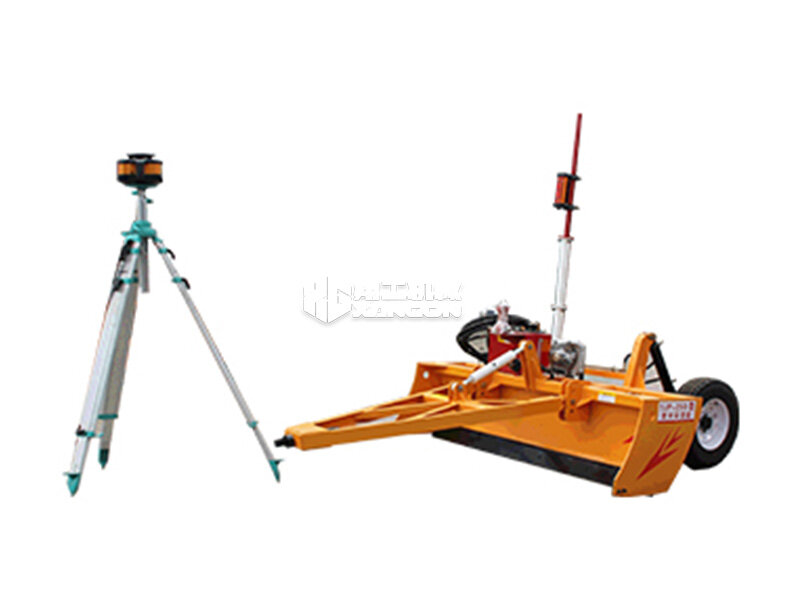

翔工激光平地機主要由激光發射器、激光接收、控制部件和液壓工作站組成。
激光發射器發出一定直徑的基準圓平面（也可以提供基準坡度），裝在刮土鏟支撐桿上的接收部件將采集到的信號經控制部件處理后控制液壓執行機構，液壓機構按要求控制刮土鏟上下動作，即可完成土地平整作業。
|
|
||||
|
型號 |
單位 |
1JP-250 |
1JP-300 |
1JP-350 |
|
工作輻寬 |
mm |
2500 |
3000 |
3500 |
|
配套動力 |
KW |
55-65 |
65-88 |
88-120 |
|
作業效率 |
k㎡/h |
1.3-1.8 |
1.6-2.0 |
1.9-2.3 |
|
作業速度 |
km/h |
5-15 |
||
|
工作行程 |
mm |
500 |
||
|
入土力度 |
mm |
240 |
||
|
發射器/接收部件型號 |
/ |
LS526/LS709 |
||
|
接收控制部件工作電壓 |
V |
11-30DC |
||
|
自動調平角度 |
o |
±5 |
||
|
信號接收角度 |
o |
360 |
||
|
平整度 |
mm/100㎡ |
±15 |
||
|
刮土板升降速度 |
mm/s |
升≥50 降≥60 |
||
|
油缸沉降量 |
mm/h |
≤12 |
||
|
工作傾角 |
o |
10±2 |
||
|
液壓油壓力 |
MPa |
16±0.5 |
||
|
輪距 |
mm |
1790 |
1990 |
2190 |
|
輪胎型號 |
/ |
235/85R16 |
||
|
氣壓 |
KPa |
200-250 |
||
|
結構型式 |
/ |
牽引型 |
||
|
環境溫度 |
℃ |
5-40 |
||
|
外形尺寸 |
長mm |
3000 |
3000 |
3000 |
|
寬mm |
2650 |
3050 |
3550 |
|
|
高mm |
3650 |
3650 |
3650 |
|
|
整機重量 |
kg |
800 |
1000 |
1500 |
